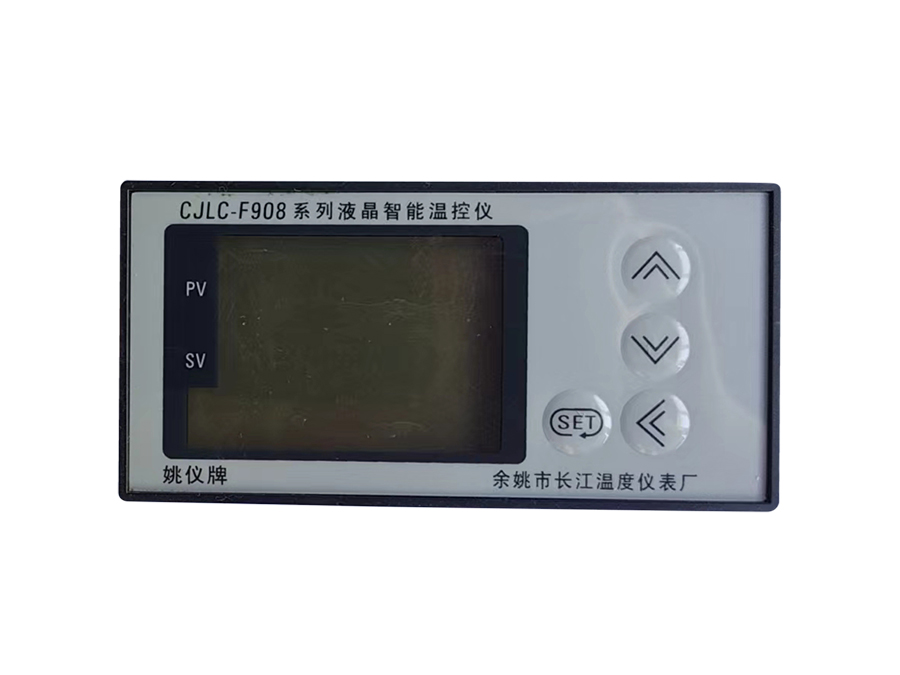

CJLC-F908
- 產品型號：CJLC*908系列
- 產品規格：CJLC-918, CJLC-918G, CJLC-918C, CJLC-938等
- 外觀尺寸：96（寬）*48（高）*85mm
CJLC*908 系列智能控制儀表是以先進的CPU 為核心、采用貼片技術和液晶顯示器的新型智能化儀表，可用于溫度，壓力等等的測量與控制。具有體積小、功耗低、精度高、通用性強、運行穩定、可靠等特點。其萬能輸入模塊使用戶不必更換任何器件就可以實現熱電阻、熱電偶、標準信號等全范圍輸入。該型號儀表可廣泛應用于石油、化工、造紙、制藥、冶金、電力、環保及食品等行業。
一、技術指標：
儀表為液晶顯示型，由單片機控制，具有熱電阻、熱電偶、電壓、電流等多種信號自由輸入，十種報警方式,手動自動切換，采用標準MODBUS RTU通訊協議，主控方式除常規兩位式外,在傳統PID控制算法基礎上，結合模糊控制理論創建了新的人工智能調節PID控制算法，在各種不同的系統上，經儀表自整定的參數大多數能得到滿意的控制效果，具有無超調，抗擾動性強等特點。
1、基本誤差： ±0.5%F.S±1 個字冷端補償誤差： ≤±2.0℃
2、采樣周期： 0.5 秒
3、控制周期： 繼電器輸出時的控制周期為2～120 秒可調，其它為2 秒。
4、繼電器觸點輸出： AC220V/5A（阻性負載）或AC220V/0.3A(感性負載)
5、驅動固態繼電器信號輸出：驅動電流≥15mA，空載電壓≥9V
6、驅動可控硅脈沖輸出：幅度≥3V，寬度≥40us 的移相或過零觸發脈沖
7、連續PID 調節模擬量輸出： 0～10mA/(負載500±200Ω), 4～20mA(負載250±100Ω),或0～5V(負載≥100kΩ), 1～5V(負載≥100kΩ)
8、儀表供電電源： AC 85～242V（開關電源）, 50/60Hz，或其它特殊定貨
9、儀表工作環境： 溫度0～50.0℃,相對濕度不大于85%的無腐蝕性氣體及無強電磁干擾的場所
二、型號定義：
CJLC □ 9 □ 8 □
⑴ ⑵ (3) (4) (5)
⑴ 外型尺寸標號（ mm）：
空格：160×80×48 開孔156×76； A：96×96×85 開孔92×92；
D：72×72×110 開孔68×68； E： 48×96×110 開孔44×92； F：96×48×85 開孔92×44；
S：80×160×120 開孔76×156； G：48×48×110 開孔44×44
⑵ 系列號
⑶ 附加報警：‘0’：無報警； ‘1’：一組報警（報警方式可選）； ‘3’：兩組報警（報警方式可選）；
‘5’：聲音報警（報警方式可選）；
⑷ 輸入信號類型：‘8’：輸入信號自由互換
⑸ 主控制方式：‘空格’：繼電器常開常閉觸點輸出； ‘A’：單相過零觸發調節； ‘A3’：三相過零觸發調節；
‘B’：單相觸發移相調節； ‘B3’三相觸發移相調節； ‘C’：0～10mA/4～20mA 連續電流輸出；
‘G’：固態繼電器調節輸出；
三、面板說明（參考）：
（1）、PV 顯示窗：常規下顯示測量值，修改參數狀態下顯示參數符號。
（2）、SV 顯示窗：常規下顯示設定值，修改參數狀態下顯示參數值，或在手動狀態下顯示輸出百分比。
（3）、主控、副控輸出方式
（4）、輸出占空比（光柱式）
（5）、報警輸出顯示：當測量值達到報警的設定條件后，顯示對應輸出。
（6）、自整定顯示：當自整定功能打開后顯示，完成后關閉，自整定請參考說明書第六部分。
（7）、測量值單位顯示：華氏度、攝氏度可轉換，當輸入為0～5V(0～10mA)或1～5V(4～20mA)時無顯示。
（8）、數據增加鍵：修改參數狀態下按此鍵可增加數據或改變參數值，常規顯示狀態下長按3 秒可進入設定值修改狀態。
（9）、移位鍵：修改參數狀態下按此鍵可實現數據移位，常規顯示狀態下長按3 秒可進入手動調節狀態。修改參數狀態下同時按
此鍵與功能鍵可立即退出參數修改狀態
（10）、數據減小鍵：修改參數狀態下按此鍵可減小數據或改變參數值，常規顯示狀態下長按3 秒可進入設定值修改狀態。
（11）、功能鍵：常規顯示狀態下長按3 秒可進入?yún)?shù)修改狀態，修改參數狀態下按此鍵可保存當前參數并進入下一參數修改狀態，修改參數狀態下同時按此鍵與移位鍵可立即退出參數修改狀態
（12）、傳感器輸入類型顯示：顯示當前設定的傳感器輸入型號。
四、儀表接線（參考）：
注：4～20mA、0～10mA 線性電流信號輸入時，分別用250Ω或500Ω電阻將電流信號轉換成1～5V 或0～5V 電壓信號。
五、參數代碼及符號
| 代碼 | 符號 | 名稱 | 說明 | 設定范圍 | 出廠值 |
|---|---|---|---|---|---|
| 0 | SP | 給定值 | 用戶可以根據控制需要，自由設置設定值。 | 范圍由P-SL、P-SH 決定 | 50.0 |
| 1 | AL-1 | 第一報警 | 上限報警：測量值≥AL-1 時報警輸出打開 測量值＜（AL-1－HY1）時解除報警 下限報警：測量值≤AL-1 時報警輸出打開 測量值＞（AL-1+HY1）時解除報警 正偏差報警：測量值≥（SP+ AL-1）時報警輸出打開 測量值＜（SP+ AL-1－HY1）時解除報警 負偏差報警：測量值≤（SP－AL-1）時報警輸出打開 測量值＞（SP－AL-1+ HY1）時解除報警 | 上限/下限報警 由P-SL、P-SH 決定，偏差報警：0.5～100.0 | 300 |
| 2 | AL-2 | 第二報警 | 同上 | 100 | |
| 3 | Pb | 傳感器誤差修正 | 當測量傳感器引起誤差時，可以用此值修正 | 0～±20.0 | 0.0 |
| 4 | P | 比例系數 | 比例帶決定了系統比例增益的大小, P 越大,比例的作用越小,過沖越小, 但太小會增加升溫時間 設置P=0，儀表轉為二位式控制狀態 | 0~200 | 15.0 |
| 5 | I | 積分時間 | 設定積分時間，以解除比例控制所發生之殘余偏差, 太大會延緩系統達到平衡的時間, 太小會產生波動 | 0～3000S | 240 |
| 6 | D | 微分時間 | 設定微分時間，以防止輸出的波動,提高控制的穩定性 如設置d≤t(主控周期)時,系統的微分作用被取消。 | 0～200S | 30S |
| 7 | T | 控制周期 | 指主控為人工智能PID 控制方式，輸出為繼電器時的控制周期，時間越短，控制效果越好，但會影響繼電器壽命。 | 2～120S | 20S或2S |
| 8 | Hy | 主控回差 | 當P=0 時有意義，此時為儀表位式控制方式時的不靈敏區，取值越小，控制效果越好，但當為繼電器輸出時因頻繁跳動而影響使用壽命。當P=0，C00L=0 時： 升溫到測量值＞（SP＋HY）時，控制輸出關閉 降溫到測量值＜（SP－HY）時，控制輸出打開 當P=0，C00L=1 時反之。 | 0.1～50.0 | 0.5或1.0 |
| 9 | Hy1 | 第一報警輸出的回差（單邊） | 用于報警觸點輸出的回差設定 | 0.1～50.0 | 0.5 |
| 10 | Hy2 | 第二報警輸出的回差（單邊） | 用于報警觸點輸出的回差設定 | 0.1～50.0 | 0.5 |
| 11 | Dp | 小數點位置 | 當DP=0 時，顯示格式為0000；當DP=1 時，顯示格式為000.0； 當DP=2 時，顯示格式為00.00；當DP=3 時，顯示格式為0.000； | 熱電偶，熱電阻范圍為0～1；電流電壓設置范圍為0～3 | 0 或1 或按需求定 |
| 12 | OutL | 輸出下限 | 當儀表控制為電壓或電流輸出，儀表具有最小輸出和最大輸出限制功能。 | 0～outH | 0 |
| 13 | OutH | 輸出上限 | outL～200 | 200 | |
| 14 | AT | 自整定狀態 | OFF: 關閉； ON:啟動 | OFF/ON | OFF |
| 15 | LocK | 密碼鎖 | 為0 時，允許修改所有參數，為1 時，只允許修改給定值（SP）， 大于1 時，禁止修改所有參數 | 0～50 | 0 |
| 16 | Sn | 輸入方式 | ‘1’Cu50（–50.0～150.0℃/-58.0～302.0℉）； ‘2’Pt100（–199.8～200.0℃/-199.9～1112℉）； ‘3’K（-30.0～1300℃/-22.0～2372℉）； ‘4’E（-30.0～700.0℃/-22.0～1292℉）； ‘5’J（-30.0～900.0℃/-22.0～1652℉）； ‘6’S（-30.0～1600℃/-22～2912℉）； ‘7’0～5V(0～10mA)； ‘8’ 1～5V(4～20mA) | CU50、PT100、K、E、J、S、 0～5V、1～5V | K |
| 17 | OP-A | 主控輸出方式 | ‘0’無輸出； ‘1’繼電器輸出；‘2’固態繼電器輸出； ‘3’過零觸發；‘4’移相觸發； ‘5’0～10mA 或0～5V； ‘6’4～20mA 或1～5V； | 0～6 | 按需求定 |
| 18 | OP-B | 副控輸出方式 | ‘0’無輸出； ‘1’RS232或RS485通訊信號； ‘2’接微型打印機‘3’0～10mA或0～5V變送輸出； ‘4’4～20mA或1～5V變送輸出 | 0～4 | 按需求定 |
| 19 | ALP1 | 第一報警方式 | ‘0’無報警； ‘1’上限報警； ‘2’下限報警； ‘3’正偏差報警； ‘4’負偏差報警； | 0～4 | 按需求定 |
| 20 | ALP2 | 第二報警方式 | 0～1 | 0 | |
| 21 | COOL | 正反控制選擇 | 0:反向控制,如加熱; 1:正向控制,如制冷 | 0～1 | 0 |
| 22 | OPPO | 開機輸出功率 | 軟啟動功能, 表示首次上電后儀表的輸出功率系數 | 0～100 | 0 |
| 23 | P-SL | 顯示下限 | 當儀表為熱電偶或熱電阻輸入時, 顯示上限、顯示下限決定了儀表的給定值、報警值的設置范圍,但不影響顯示范圍。 當儀表為電壓、電流輸入時，其顯示上限、顯示下限決定了儀表的顯示范圍,其值和單位均可由廠家或用戶自由決定。 | -1999～P-SH | 0 |
| 24 | P-SH | 顯示上限 | P-SL～9999 | 1300 | |
| 25 | CF | 華、攝氏度選擇 | C：℃ F：℉ | C/F | C |
| 26 | Addr | 通訊地址 | 儀表在集中控制系統中的編號 | 0～64 | 0 |
| 27 | BAud | 通訊波特率 | ‘0’1200；‘1’2400； ‘2’4800； ‘3’9600 | 0～3 | 9600 |
六、儀表操作：
1、第一設置區（參數修改）
上電后，按SET 鍵約3 秒，儀表進入第一設置區，儀表將按參數代碼1～27 依次在上顯示窗顯示參數符號，下顯示窗顯示其參數值，此時分別按、▼、▲三鍵可調整參數值，調好后按SET 鍵確認保存數據，轉到下一參數繼續調完為止。如設置中途間隔10 秒未操作，儀表將自動保存數據，退出設置狀態。
儀表第15 項參數‘LOCK’為密碼鎖，為0 時允許修改所有參數，為1 時只允許修改第二設置區的給定值‘SP’，大于1 時禁止修改所有參數。用戶禁止將此參數設置為大于50, 否則將有可能進入廠家測試狀態。
2、第二設置區（設定值修改）
上電后，按▲或▼鍵3S 直至顯示‘SP’，儀表進入第二設置區，此時可按上述方法修改設定值‘SP’。
3、快捷退出菜單：修改參數狀態下同時按SET 鍵與移位鍵可立即退出參數修改狀態。
4、手動調節：上電后，按鍵約3 秒進入手動調整狀態，下排第一字顯示‘H’，此時可設置輸出功率的百分比; 再按鍵約3秒退出手動調整狀態。
5、自整定方法：
儀表首次在系統上使用，或者環境發生變化,發現儀表控制性能變差，則需要對儀表的某些參數如P、I、D 等數據進行整定，省去過去由人工逐漸摸索調整，且難以達到理想效果的繁瑣工作，具體時間根據工況長短不一，以溫度控制（反向）為例，方法如下：
在設置好給定值后，將回差(HY)設置為0.5～1.0℃,如果是繼電器輸出還要將周期設置為2S，將自整定參數AT 設置為ON，
顯示屏上顯示自整定，儀表進入自整定狀態，此時儀表為兩位式控制方式；儀表經過三次震蕩后，自動保存整定的P、I、D 參數,
顯示屏上自整定關閉,自整定過程全部結束。
注：①儀表整定時中途斷電，因儀表有記憶功能，下次上電會重新開始自整定。
②自整定中，如須要人為退出，將自整定參數AT 設置為0 即可退出，但整定結果無效。
七、故障分析及排除：
CJLC*908系列控制儀表采用了先進的生產工藝，出廠前進行了嚴格的測試，大大提高了儀表的可靠性。常見的故障一般是操作或參數設置不當引起的。若發現無法處理的故障，請記錄故障現象并及時通知當?shù)卮砩袒蛘吲c我們聯系。表7-1是CJLC*908系列控制儀表在日常應用中的幾個常見故障：
| 故障現象 | 原因分析 | 處理措施 |
|---|---|---|
| 儀表通電不正常 | 1、電源線接觸不良 2、電源開關未閉合 | 檢查電源 |
| 信號顯示與實際不符 （顯示‘HH’或‘LL’） | 1、傳感器型號不匹配 2、信號接線錯誤 | 1、檢查傳感器類型與儀表內部輸入類型參數 2、檢查信號線 |
| 控制輸出不正常 | 1、輸出線接錯 | 1、檢查輸出接線 |
